NIR-Kunststoffidentifizierung im Recycling
Die NIR-Spektroskopie wird in Recyclingsystemen häufig zur automatisierten Kunststoffidentifizierung eingesetzt, da verschiedene Polymere im Nahinfrarotbereich unterschiedliche spektrale Signaturen aufweisen.
Inhaltsverzeichnis
Das industrielle Problem: Polymeridentifizierung im Recycling
Moderne Recyclingsysteme müssen große Mengen an Post-Consumer-Kunststoffabfällen aus Verpackungen, Konsumgütern und Industrieprodukten verarbeiten. Im Gegensatz zu Metallen oder Glas sind Kunststoffe keine einzelne Materialklasse. Stattdessen enthalten Kunststoffabfallströme eine komplexe Mischung aus Polymeren mit unterschiedlichen chemischen Strukturen, Schmelzpunkten, Dichten und Verarbeitungsanforderungen.
Typische kommunale Kunststoffabfallströme enthalten Kombinationen aus:
- Polyethylenterephthalat (PET)
- Polyethylen hoher Dichte (HDPE)
- Polyethylen niedriger Dichte (LDPE)
- Polypropylen (PP)
- Polystyrol (PS)
- Mehrschichtlaminate
- technische Kunststoffe
- kontaminierte oder degradierte Materialien
Für Recyclinganlagen besteht die grundlegende technische Herausforderung daher in der Polymeridentifizierung und -trennung. Mechanische Recyclingprozesse erfordern relativ reine Polymerströme, um recycelte Pellets herzustellen, die die Verarbeitungs- und Leistungsanforderungen erfüllen.
Manuelle Sortierung kann den für industrielle Recyclingbetriebe erforderlichen Durchsatz nicht erreichen. Anlagen können mehrere Tonnen Kunststoff pro Stunde verarbeiten, wodurch automatisierte Identifizierungstechnologien unerlässlich sind.
Optische Sortiersysteme, die auf der Nahinfrarot-Spektroskopie (NIR) basieren, sind daher zur dominierenden Technologie für die Polymeridentifizierung in modernen Recyclinganlagen geworden.
Diese Systeme ermöglichen die Echtzeit-Identifizierung von Kunststoffmaterialien auf Hochgeschwindigkeitsförderbändern und somit die automatisierte Trennung von Polymerfraktionen während des Recyclingprozesses.
Warum die Sortierung nach Polymertyp wichtig ist
Verschiedene Polymere können im Allgemeinen nicht zusammen recycelt werden, ohne die Materialleistung erheblich zu beeinträchtigen. Das Mischen inkompatibler Polymere während der Wiederaufbereitung führt zu schlechten mechanischen Eigenschaften, instabilem Schmelzverhalten und inkonsistenter Produktqualität.
Jedes Polymer besitzt eine spezifische Kombination von Eigenschaften, die seine Anwendungen und Recyclinganforderungen bestimmen.
Beispiele hierfür sind:
| Polymer | Typische Anwendungen | Schlüsseleigenschaften |
|---|---|---|
| PET | Getränkeflaschen, Lebensmittelverpackungen | hohe Festigkeit, gute Barriereeigenschaften |
| HDPE | Waschmittelflaschen, Behälter | Chemikalienbeständigkeit, Steifigkeit |
| LDPE | Folien, Beutel | Flexibilität, geringe Dichte |
| PP | Verschlüsse, Lebensmittelbehälter | hohe Ermüdungsbeständigkeit |
| PS | Verpackungen, Einwegartikel | Steifigkeit, Sprödigkeit |
Tabelle: Gängige Polymere, die in NIR-Recyclingsystemen identifiziert werden
Wenn Polymere in Recyclingströmen gemischt werden, treten mehrere Probleme auf:
Inkompatible SchmelztemperaturenZum Beispiel:
- PET schmilzt bei etwa 250–260 °C
- PE und PP schmelzen bei etwa 110–170 °C
Werden diese Materialien zusammen verarbeitet, können einige Polymere degradieren, während andere unzureichend geschmolzen bleiben.
Unvermischbarkeit von Polymerphasen
Die meisten gängigen Thermoplaste sind unvermischbar, d. h. sie bilden keine homogenen Mischungen. Stattdessen kommt es während der Verarbeitung zu einer Phasentrennung, die zu schwachen Materialstrukturen führt.
Qualitätsminderung
Gemischte Polymerströme erzeugen recycelte Materialien mit:
- geringerer Zugfestigkeit
- reduzierter Schlagzähigkeit
- inkonsistentem Schmelzflussverhalten
- variabler Farbe und Aussehen
Für hochwertige Recyclinganwendungen – wie das Bottle-to-Bottle-PET-Recycling – sind die Anforderungen an die Polymerreinheit besonders streng.
Automatisierte Sortiertechnologien zielen daher darauf ab, Kunststoffabfälle in homogene Polymerfraktionen zu trennen, um ein effizientes Downstream-Recycling zu ermöglichen.
Wie optische Sortierung in Recyclinganlagen funktioniert
Industrielle Kunststoffrecyclinglinien umfassen typischerweise mehrere Stufen der mechanischen und optischen Trennung.
Ein vereinfachter Prozessablauf umfasst:
- Zerkleinerung und Größenreduzierung
Eingehende Kunststoffabfälle werden in kleinere, für die Sortierung geeignete Stücke zerkleinert. - Mechanische Vorsortierung
Technologien wie Siebe, Windsichtung und Dichtetrennung entfernen Verunreinigungen und trennen Materialien nach Größe oder Gewicht. - Förderbandbasierte optische Sortierung
Kunststofffragmente werden auf Hochgeschwindigkeitsförderbändern durch optische Detektionssysteme transportiert. - Materialidentifizierung
Sensoren analysieren jedes Element auf dem Förderband und bestimmen dessen Materialzusammensetzung. - Auswurfsystem
Hochgeschwindigkeits-Luftdüsen entfernen ausgewählte Materialien vom Förderband und trennen sie in verschiedene Ausgabeströme.
Optische Sortiereinheiten arbeiten kontinuierlich und müssen die Identifizierung in Millisekunden durchführen, während sich die Materialien schnell über das Förderband bewegen.
Der typische NIR-Detektionsworkflow:
- Beleuchtung von Kunststoffmaterialien
- Messung der reflektierten Strahlung.
- Spektrale Klassifizierung mittels Referenzbibliotheken
In Recyclinganlagen werden verschiedene optische Technologien eingesetzt, darunter:
- Nahinfrarot-Spektroskopie
- Farbkameras
- Hyperspektrale Bildgebung
- Röntgensysteme
Unter diesen ist die NIR-Spektroskopie die am weitesten verbreitete Methode zur Polymeridentifizierung, da sie chemische Unterschiede zwischen Kunststoffen in Echtzeit erkennen kann.

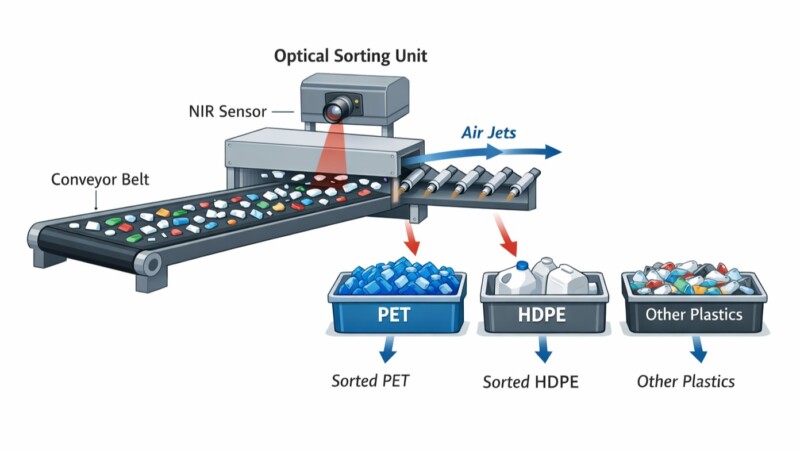

Abbildung: Industrielle Recyclinganlagen nutzen optische Sortiersysteme, um Kunststoffe zu identifizieren, während sich Materialien auf Förderbändern bewegen. NIR-Spektroskopie-Sensoren analysieren das reflektierte Spektrum jedes Objekts und lösen Luftdüsen aus, die Polymere in einzelne Materialströme trennen.
Wie die NIR-Spektroskopie Kunststoffe identifiziert
Die Nahinfrarot-Spektroskopie arbeitet im ungefähren Wellenlängenbereich von 700–2500 nm. In diesem Spektralbereich weisen organische Materialien charakteristische Absorptionsmerkmale auf, die mit molekularen Schwingungen verbunden sind. Kunststoffe bestehen aus langkettigen Polymeren, die funktionelle Gruppen wie:
- C–H
- O–H
- N–H
- C=O
Diese chemischen Bindungen absorbieren aufgrund von Schwingungsobertönen und Kombinationsbanden spezifische Wellenlängen im Nahinfrarotbereich.
Wenn NIR-Strahlung eine Kunststoffoberfläche beleuchtet:
- Das Material absorbiert spezifische Wellenlängen, die seiner molekularen Struktur entsprechen.
- Die restliche Strahlung wird reflektiert oder gestreut.
- Ein Spektrometer misst die reflektierte spektrale Signatur.
Jedes Polymer erzeugt einen charakteristischen spektralen Fingerabdruck basierend auf seiner chemischen Zusammensetzung.
Zum Beispiel:
- Polyethylen zeigt starke C–H-Absorptionsmerkmale
- PET weist zusätzliche Absorptionen im Zusammenhang mit Estergruppen auf
- Polystyrol zeigt charakteristische Signaturen aromatischer Bindungen
In industriellen Sortiersystemen umfasst der Prozess typischerweise:
Beleuchtung
Hochintensive Halogenlampen oder NIR-LEDs beleuchten das Förderband und die Kunststoffmaterialien.
Spektrale Messung
Ein Spektrometer misst die reflektierte Strahlung von jedem Objekt auf dem Band.
Spektrale Klassifizierung
Softwarealgorithmen vergleichen das gemessene Spektrum mit einer Referenzbibliothek von Polymersignaturen.
Materialentscheidung
Wird eine Übereinstimmung erkannt, löst das System einen Luftstrahl aus, um das Material in den entsprechenden Ausgabestrom umzuleiten. Der gesamte Detektions- und Klassifizierungsprozess muss innerhalb von Zehntelmillisekunden erfolgen.

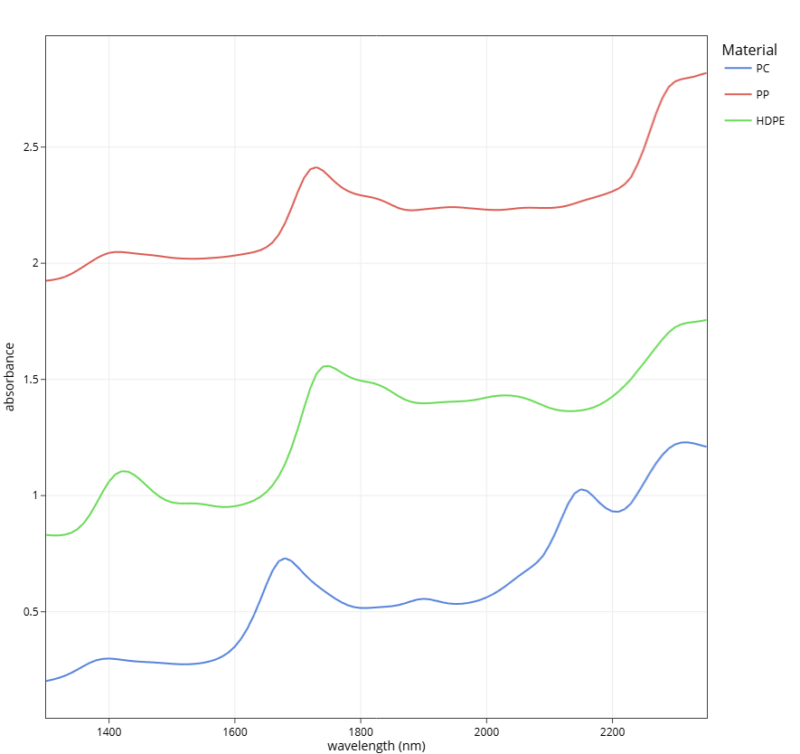

Abbildung: Verschiedene Polymere absorbieren Nahinfrarotstrahlung bei charakteristischen Wellenlängen aufgrund molekularer Schwingungen in chemischen Bindungen. Diese Absorptionsmuster erzeugen spektrale Fingerabdrücke, die es NIR-Spektroskopiesystemen ermöglichen, Materialien wie HDPE, PP und Polycarbonat zu unterscheiden.
Typische Polymere, die in Recyclingsystemen erkannt werden
Industrielle NIR-Sortiersysteme sind optimiert, um die häufigsten Polymere in Verpackungsabfallströmen zu erkennen.
PET (Polyethylenterephthalat)
PET wird häufig in Getränkeflaschen und Lebensmittelbehältern verwendet. NIR-Systeme erkennen PET anhand von Absorptionsmerkmalen, die mit Folgendem verbunden sind:
- Ester-Funktionsgruppen
- aromatischen Ringstrukturen
- C–H-Schwingungsmoden
Hochreine PET-Ströme sind für die Herstellung von lebensmitteltauglichem recyceltem PET (rPET) unerlässlich.
HDPE (Polyethylen hoher Dichte)
HDPE wird häufig verwendet für:
- Waschmittelflaschen
- Milchbehälter
- Industrieverpackungen
Sein NIR-Spektrum wird von starken C–H-Obertonabsorptionen dominiert, was eine zuverlässige Unterscheidung von PET und anderen Polymeren ermöglicht.
LDPE (Polyethylen niedriger Dichte)
LDPE wird hauptsächlich in flexiblen Folien und Beuteln verwendet.
Obwohl chemisch ähnlich wie HDPE, erfordern Unterschiede in Dichte und Morphologie oft zusätzliche Sortierstrategien, insbesondere für Folienmaterialien.
PP (Polypropylen)
Polypropylen wird häufig verwendet in:
- Kappen und Verschlüssen
- Lebensmittelverpackungen
- Automobilkomponenten
PP kann durch charakteristische NIR-Merkmale identifiziert werden, die mit Methylgruppen entlang der Polymerkette verbunden sind.
PS (Polystyrol)
Polystyrol enthält aromatische Ringstrukturen, die im NIR-Bereich charakteristische spektrale Merkmale aufweisen. Diese Signaturen ermöglichen es Sortiersystemen, PS von Polyolefinen wie PE und PP zu unterscheiden.

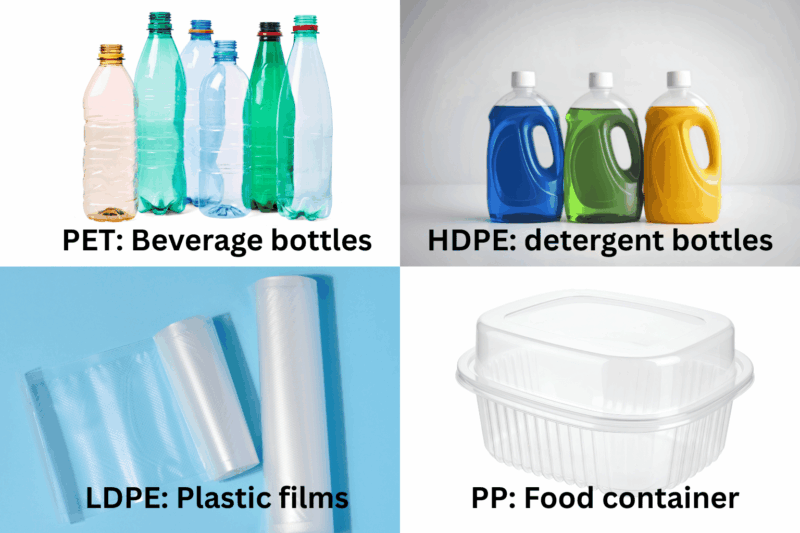

Abbildung: Beispiele für gängige Verpackungspolymere, die in Recyclingströmen gefunden werden.
Einschränkungen der NIR-Sortierung
Trotz ihrer weiten Verbreitung weist die NIR-Spektroskopie mehrere wichtige Einschränkungen bei Recyclinganwendungen auf.
Das Verständnis dieser Einschränkungen ist entscheidend bei der Entwicklung von Sortiersystemen oder der Bewertung der Recyclingleistung.
Detektionsherausforderungen bei schwarzen Kunststoffen
Eine der bekanntesten Einschränkungen der NIR-Sortierung ist die Erkennung von schwarzen Kunststoffen.
Viele schwarze Kunststoffe enthalten Rußpigmente, die NIR-Strahlung über einen breiten Spektralbereich stark absorbieren.
Da das einfallende Licht absorbiert und nicht reflektiert wird, empfängt das Spektrometer ein unzureichendes Signal, um die Materialzusammensetzung zu bestimmen. Infolgedessen erscheinen schwarze Kunststoffartikel für herkömmliche NIR-Systeme oft spektral unsichtbar.
Diese Einschränkung hat historisch dazu geführt, dass schwarze Kunststoffe in minderwertigere Recyclingströme oder zur Energiegewinnung umgeleitet wurden.
Mehrschichtige Verpackungsmaterialien
Moderne Verpackungen verwenden häufig Mehrschichtlaminate, die verschiedene Materialien kombinieren.
Beispiele hierfür sind:
- PET/PE-Laminate
- Aluminium-Polymer-Verbundwerkstoffe
- Barriereschichten
Abbildung: Die NIR-Spektroskopie identifiziert Kunststoffe durch Messung des reflektierten Infrarotlichts von Polymeroberflächen. Bestimmte Materialien reduzieren die Signalqualität, darunter Rußpigmente, die NIR-Strahlung absorbieren, Mehrschichtverpackungen, die mehrere Materialien kombinieren, und Etiketten oder Verunreinigungen, die die Kunststoffoberfläche teilweise bedecken.
Wenn NIR-Licht mit diesen Materialien interagiert, kann das gemessene Spektrum eine Kombination mehrerer Schichten darstellen.
Dies kann zu Folgendem führen:
- zweideutigen spektralen Signaturen
- falscher Klassifizierung
- Unfähigkeit, den dominanten Polymertyp zu bestimmen
Mehrschichtverpackungen bleiben eine der anspruchsvollsten Materialkategorien für optische Sortiersysteme.
Oberflächenkontamination und Etiketten
Kunststoffverpackungen enthalten oft:
- Papieretiketten
- Klebstoffe
- Tinten
- Lebensmittelreste
- Schmutz oder Feuchtigkeit
Diese Oberflächenschichten können das gemessene Spektrum beeinflussen, indem sie:
- das Polymersignal teilweise maskieren
- zusätzliche spektrale Merkmale einführen
- die Reflexionsintensität reduzieren
In industriellen Sortierumgebungen ist Kontamination unvermeidlich und muss bei der Systementwicklung und -kalibrierung berücksichtigt werden.
Robuste Klassifizierungsalgorithmen sind erforderlich, um eine zuverlässige Erkennung unter solchen Bedingungen aufrechtzuerhalten.
Komplementäre Sensortechnologien im Kunststoffrecycling
Da die NIR-Spektroskopie bekannte Einschränkungen aufweist, integrieren Recyclinganlagen zunehmend mehrere Sensortechnologien, um die Sortierleistung zu verbessern.
Raman-Spektroskopie
Die Raman-Spektroskopie liefert molekulare Informationen basierend auf inelastischer Lichtstreuung.
Im Vergleich zur NIR-Spektroskopie bietet die Raman-Spektroskopie mehrere Vorteile:
- starke chemische Spezifität
- Fähigkeit, schwarze Kunststoffe in einigen Fällen zu erkennen
- Empfindlichkeit gegenüber der molekularen Struktur
Raman-Systeme können jedoch langsamer und empfindlicher gegenüber Fluoreszenzeffekten sein, was ihre Verwendung in Hochdurchsatz-Sortierumgebungen einschränken kann.
Hyperspektrale Bildgebung
Hyperspektrale Bildgebungssysteme kombinieren Spektroskopie mit räumlicher Bildgebung.
Anstatt ein einzelnes Spektrum pro Objekt zu messen, erfassen hyperspektrale Kameras ein Spektrum für jedes Pixel im Bild.
Dieser Ansatz ermöglicht:
- detaillierte Materialkartierung
- Erkennung kleiner Verunreinigungen
- verbesserte Klassifizierung gemischter Materialien
Hyperspektrale Systeme können besonders nützlich für komplexe Abfallströme sein, bei denen die Materialzusammensetzung über ein Objekt variiert.
Mittelinfrarot (MIR)-Systeme
Die Mittelinfrarot-Spektroskopie misst grundlegende molekulare Schwingungen anstelle von Obertönen.
Da MIR-Absorptionsmerkmale stärker und ausgeprägter sind als NIR-Merkmale, können MIR-Systeme Folgendes bieten:
- verbesserte chemische Diskriminierung
- bessere Erkennung schwieriger Materialien
- verbesserte Leistung bei bestimmten schwarzen Kunststoffen
MIR-Systeme erfordern jedoch typischerweise andere Detektortechnologien und optische Konfigurationen, was sich auf Kosten und Integrationskomplexität auswirken kann.
Rolle tragbarer NIR-Systeme in Recycling-Workflows
Während große Sortierlinien auf automatisierte optische Systeme angewiesen sind, spielen auch tragbare NIR-Spektrometer eine Rolle in Recyclingbetrieben.
Handheld-Systeme werden häufig verwendet für:
- Eingangskontrolle von Materialien
- manuelle Überprüfung von Polymertypen
- Qualitätskontrolle sortierter Fraktionen
- Identifizierung unbekannter Kunststoffe
- Auditierung von Recyclingströmen
Zum Beispiel können Recyclingingenieure tragbare Spektrometer verwenden, um:
- die Polymerzusammensetzung in Ballenmaterialien zu bestätigen
- Verunreinigungen in recycelten Pellets zu erkennen
- Materialspezifikationen von Lieferanten zu überprüfen
Tragbare Instrumente ermöglichen eine schnelle Materialidentifizierung direkt in Betriebsumgebungen wie:
- Materialrückgewinnungsanlagen (MRFs)
- Recyclinganlagen
- Kunststoffverarbeitungsbetrieben
- Abfallsammelstellen
Da tragbare Systeme sofortiges Feedback liefern, können sie die Prozessüberwachung und Fehlerbehebung innerhalb von Recycling-Workflows unterstützen.
Zukünftige Entwicklungen in der optischen Sortierung
Das anhaltende Wachstum des Kunststoffrecyclings treibt die kontinuierliche Entwicklung optischer Materialidentifizierungstechnologien voran.
Mehrere Trends prägen die Zukunft der Sortiersysteme.
Verbesserte Erkennung schwarzer Kunststoffe
Neue Pigmentformulierungen und Sensortechnologien werden entwickelt, um die Erkennbarkeit schwarzer Kunststoffe zu verbessern.
Beispiele hierfür sind:
- alternative Farbstoffe mit reduzierter NIR-Absorption
- erweiterte spektrale Detektionsbereiche
- Integration komplementärer Sensortechnologien
Diese Entwicklungen zielen darauf ab, das große Volumen an schwarzem Kunststoff zu reduzieren, das derzeit von hochwertigen Recyclingströmen ausgeschlossen ist.
Fortschrittliche spektrale Klassifizierung
Maschinelle Lernmethoden werden zunehmend eingesetzt, um die Klassifizierungsgenauigkeit in komplexen Abfallströmen zu verbessern.
Fortschrittliche Algorithmen können:
- Kontaminationen kompensieren
- gemischte Materialien identifizieren
- sich an Variationen im Verpackungsdesign anpassen
Diese Ansätze können die Robustheit optischer Sortiersysteme unter realen industriellen Bedingungen verbessern.
Integration mehrerer Sensormodalitäten
Zukünftige Recyclingsysteme werden wahrscheinlich mehrere Sensormethoden innerhalb einer einzigen Plattform kombinieren.
Hybride Systeme können Folgendes integrieren:
- NIR-Spektroskopie
- Hyperspektrale Bildgebung
- Raman-Spektroskopie
- visuelle Bildgebung
Durch die Kombination komplementärer Informationsquellen können diese Systeme eine zuverlässigere Materialidentifizierung erreichen.
Verbesserte Rückverfolgbarkeit von Kunststoffmaterialien
Mit der Weiterentwicklung der regulatorischen Rahmenbedingungen für das Recycling wächst das Interesse an der Materialrückverfolgbarkeit.
Optische Identifizierungstechnologien können eine Rolle bei der Überprüfung von Polymertypen und der Verfolgung recycelter Materialien entlang der gesamten Wertschöpfungskette spielen.
Verbesserte Materialidentifizierungsfähigkeiten können höhere Recyclingquoten und effizientere Kreislaufmaterialsysteme unterstützen.
Fazit
Die Nahinfrarot-Spektroskopie hat sich zu einer zentralen Technologie in modernen Kunststoffrecyclingsystemen entwickelt. Durch die schnelle, berührungslose Identifizierung von Polymertypen auf Hochgeschwindigkeitsförderbändern ermöglichen NIR-basierte Sortiersysteme Recyclinganlagen, gemischte Kunststoffabfälle in nutzbare Polymerfraktionen zu trennen.
Obwohl die Technologie Einschränkungen aufweist – insbesondere bei schwarzen Kunststoffen, Mehrschichtverpackungen und kontaminierten Materialien – bleibt sie die dominierende Lösung für die automatisierte Polymeridentifizierung in Recyclinganlagen.
Komplementäre Sensortechnologien wie Raman-Spektroskopie, hyperspektrale Bildgebung und Mittelinfrarot-Systeme werden zunehmend neben NIR eingesetzt, um diese Herausforderungen zu bewältigen.
Da sich optische Sortiertechnologien ständig weiterentwickeln, wird erwartet, dass Verbesserungen im Sensordesign, in der Spektralanalyse und in der Multi-Technologie-Integration die Effizienz und Zuverlässigkeit der Polymeridentifizierung in industriellen Recycling-Workflows weiter steigern werden.
