Spektroskopische Wellenlängenbereiche: VIS, NIR, SWIR, MIR und FIR
Spektroskopische Methoden werden primär durch den Wellenlängenbereich des elektromagnetischen Spektrums definiert, der zur Untersuchung von Materialien verwendet wird. Unterschiedliche Spektralbereiche interagieren mit Materie durch verschiedene physikalische Mechanismen, die von elektronischen Übergängen im sichtbaren Bereich bis zu molekularen Schwingungen im Infrarot reichen. Diese Wechselwirkungen bestimmen, welche chemischen Bindungen und Materialeigenschaften gemessen werden können.
Dieser Artikel bietet einen technischen Überblick über die in der Spektroskopie verwendeten Wellenlängenbereiche, ihre physikalische Grundlage und die Spektralbereiche, die üblicherweise in industriellen Instrumenten und Hyperspektral-Bildgebungssystemen eingesetzt werden.
Inhaltsverzeichnis
Übersicht über das elektromagnetische Spektrum
Spektroskopische Techniken arbeiten typischerweise über die sichtbaren und infraroten Bereiche des elektromagnetischen Spektrums. Diese Bereiche umfassen Wellenlängen von ungefähr 400 nm bis 1000 µm, mit progressiv niedrigeren Photonenenergien bei längeren Wellenlängen.
| Bereich | Typischer Wellenlängenbereich | Primäre Wechselwirkung |
|---|---|---|
| Sichtbar (VIS) | ~400–700 nm | Elektronische Übergänge |
| Nahinfrarot (NIR) | ~700–2500 nm | Oberton-/Kombinationsschwingungen |
| Kurzwelliges Infrarot (SWIR) | ~700–1700 nm | Oft verwendete Untergruppe von NIR |
| Mittleres Infrarot (MIR) | ~2500–10.000 nm | Fundamentale molekulare Schwingungen |
| Fernes Infrarot (FIR) | ~12.000–100.000 nm | Rotations- und Gitterschwingungen |
Der sichtbare Bereich geht bei ungefähr 700 nm in das Infrarot über, wo die elektronische Absorption weniger dominant wird und Schwingungswechselwirkungen auftreten. (NLIR)
Die Infrarotspektroskopie wird daher typischerweise in NIR, MIR und FIR unterteilt, da diese Bereiche unterschiedliche molekulare Prozesse untersuchen.

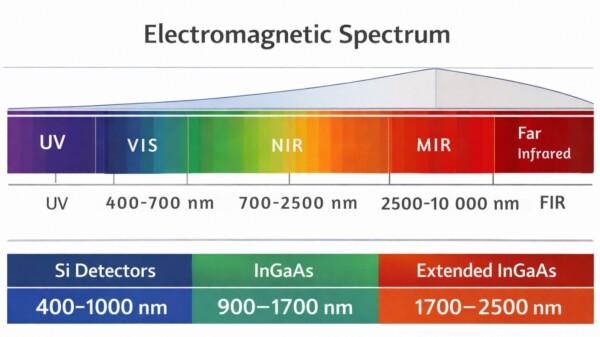

Abbildung: In der Spektroskopie verwendete Wellenlängenbereiche für sichtbares (VIS), Nahinfrarot (NIR) und mittleres Infrarot (MIR).
VIS- vs. NIR- vs. MIR-Spektroskopie
Obwohl die sichtbaren und infraroten Bereiche zusammenhängend sind, ist die zugrunde liegende Physik der Absorption unterschiedlich.
| Spektralbereich | Wellenlängenbereich | Dominante Übergänge | Typische Anwendungen |
|---|---|---|---|
| VIS | ~400–700 nm | Elektronische Übergänge | Farbanalyse, Pigmente |
| NIR | ~700–2500 nm | Oberton- & Kombinationsschwingungen | Zusammensetzung, Feuchtigkeit |
| MIR | ~2500–10.000 nm | Fundamentale Schwingungen | Molekulare Identifizierung |

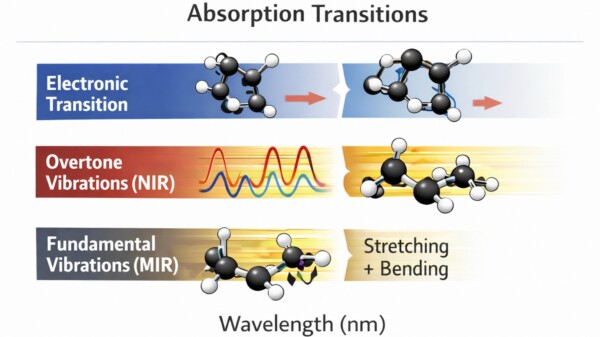

Abbildung: In der Spektroskopie gemessene Energieübergänge, einschließlich elektronischer Übergänge (VIS), Obertonschwingungen (NIR) und fundamentaler Schwingungen (MIR).
Sichtbare Spektroskopie
Im sichtbaren Bereich regen Photonen elektronische Übergänge in Atomen und Molekülen an. Absorptionsmerkmale entsprechen Chromophoren wie Übergangsmetallkomplexen, Farbstoffen oder konjugierten organischen Strukturen.
Industrielle Anwendungen umfassen:
- Farbmessung
- Schichtdickenmessung
- Pigmentidentifizierung
- Oberflächeninspektion
Nahinfrarot-Spektroskopie
Die NIR-Spektroskopie misst schwache Oberton- und Kombinationsbanden molekularer Schwingungen. Diese entstehen aus wasserstoffhaltigen Bindungen.
Wichtige absorbierende Bindungen umfassen:
| Bindungstyp | Typische Schwingungsmerkmale |
|---|---|
| O–H | starke NIR-Obertonbanden (Feuchtigkeit, Hydroxylgruppen) |
| C–H | Kohlenwasserstoffe, Polymere, Öle |
| N–H | Proteine, Amine |
Diese Banden stammen von fundamentalen Schwingungen, die sich im MIR-Bereich befinden, erscheinen aber bei kürzeren Wellenlängen als höherwertige Obertöne. (Oxford Instruments)
Abbildung: Typisches Nahinfrarot-Absorptionsspektrum mit O-H-, C-H- und N-H-Oberton- und Kombinationsbanden.
Mittelinfrarot-Spektroskopie
Die MIR-Spektroskopie untersucht fundamentale Schwingungsmoden von Molekülen.
Diese sind viel stärkere Absorptionsmerkmale als NIR und ermöglichen eine detaillierte molekulare Identifizierung, wodurch die MIR-Spektroskopie häufig eingesetzt wird in:
- FTIR-Chemische Analyse
- Gassensorik
- Polymeridentifizierung
- Pharmazeutische Analyse
Wie NIR-Spektroskopie funktioniert
Die Nahinfrarot-Spektroskopie misst die Absorption von Breitbandlicht, das mit molekularen Schwingungsobertönen interagiert.
Die typische Messsequenz ist:
- Eine Breitbandlichtquelle beleuchtet die Probe.
- Molekulare Bindungen absorbieren spezifische Wellenlängen.
- Reflektiertes oder transmittiertes Licht wird von einem Spektrometer gemessen.
- Multivariate Modelle wandeln Spektren in chemische oder physikalische Parameter um.
Da NIR-Banden schwach und überlappend sind, basiert die spektrale Interpretation typischerweise auf chemometrischer Modellierung und nicht auf einzelnen Absorptionspeaks.
Wichtige molekulare Absorptionsgruppen
Die NIR-Empfindlichkeit beruht hauptsächlich auf wasserstoffhaltigen Bindungen:
| Bindung | Fundamentale Schwingung (MIR) | NIR-Obertöne |
|---|---|---|
| O–H-Streckschwingung | ~2,7–3,2 µm | ~700–1500 nm Obertöne |
| C–H-Streckschwingung | ~3,3–3,5 µm | ~1100–1800 nm |
| N–H-Streckschwingung | ~2,8–3,1 µm | ~1000–1600 nm |
Diese Absorptionen ermöglichen es der NIR-Spektroskopie, Folgendes zu quantifizieren:
- Feuchtigkeit
- organischer Gehalt
- Kohlenwasserstoffe
- Proteine
- Polymere
Gängige industrielle Spektrometer-Wellenlängenbereiche
Industrielle NIR-Spektrometer arbeiten typischerweise in Wellenlängenfenstern, die durch die Detektortechnologie bestimmt werden.
Typische Messbereiche
| Spektrometerbereich | Detektortyp | Typische Anwendungen |
|---|---|---|
| 900–1700 nm | InGaAs | Feuchtigkeit, Kunststoffe, Lebensmittel |
| 1350–2150 nm | erweitertes InGaAs | organische Verbindungen |
| 1600–2400 nm | erweitertes InGaAs | Polymere, Kohlenwasserstoffe |
| 900–2400 nm | Dual-Detektor-Systeme | breite Zusammensetzungsanalyse |
Diese Wellenlängenbereiche decken die diagnostisch nützlichsten Obertonbanden von O–H-, C–H- und N–H-Bindungen ab.
Industrielle Anwendungen
Gängige industrielle Anwendungsfälle umfassen:
Landwirtschaft und Lebensmittel
- Feuchtigkeitsmessung
- Proteingehalt
- Fett- und Kohlenhydratanalyse
Polymerherstellung
- Harzzusammensetzung
- Additivkonzentration
- Aushärtungsüberwachung
Prozessindustrien
- Überwachung der chemischen Zusammensetzung
- Rohmaterialprüfung
- Mischungskontrolle
Da NIR-Licht tiefer in Materialien eindringt als sichtbares Licht, eignet es sich gut für Messungen der Massenzusammensetzung.
Wellenlängenbereiche von Hyperspektralkameras
Hyperspektral-Bildgebungssysteme kombinieren Spektroskopie mit Bildgebung und erzeugen ein vollständiges Spektrum für jedes Pixel.
Typische Wellenlängenbereiche hängen von der Detektortechnologie ab.
Gängige hyperspektrale Spektralbänder
| Kameratyp | Wellenlängenbereich | Detektor | Anwendungen |
|---|---|---|---|
| VIS–NIR | 400–1000 nm | Silizium | Farbe, Landwirtschaft |
| NIR | 700–2500 nm | InGaAs | Materialsortierung |
| SWIR | 700–1700 nm | erweitertes InGaAs | Kunststoffe, Mineralien |
| MIR | 2500–10.000 nm | MCT | Chemische Identifizierung |
Siliziumsensoren decken typischerweise 400–1000 nm ab, während InGaAs-Detektoren die Empfindlichkeit in den SWIR-Bereich bis ungefähr 1700–2500 nm erweitern. (iws.fraunhofer.de)
Typische hyperspektrale Anwendungen
Lebensmittelinspektion
- Fremdkörpererkennung
- Erkennung von Druckstellen
- Feuchtigkeitskartierung
Recycling und Abfallsortierung
- Polymeridentifizierung
- Erkennung von schwarzem Kunststoff
- Trennung von Mischmaterialien

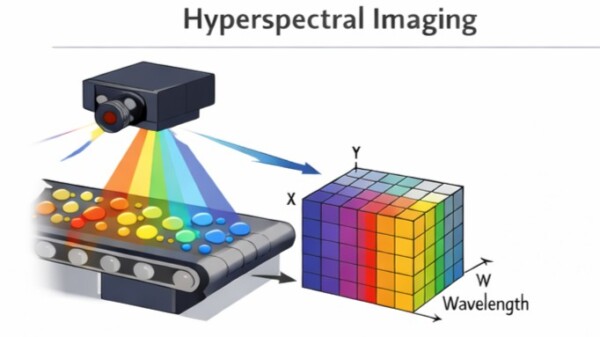

Abbildung: Hyperspektrales Bildgebungsprinzip, das die spektrale Datenerfassung über räumliche Dimensionen und Wellenlängen zur Erzeugung eines hyperspektralen Datenwürfels zeigt.
Bergbau und Geologie
- Mineralklassifizierung
- Erzzusammensetzung
Industrielle Inspektion
- Schichtdickenmessung
- Kontaminationserkennung
Hyperspektrale Bildgebung wird häufig eingesetzt, wenn räumlich aufgelöste chemische Informationen erforderlich sind.
Einschränkungen der NIR-Spektroskopie
Trotz ihrer Vielseitigkeit weist die NIR-Spektroskopie mehrere technische Einschränkungen auf.
Schwache Absorptionsmerkmale
NIR-Absorptionsbanden sind Obertöne von MIR-Schwingungen, wodurch sie viel schwächer sind als MIR-Merkmale. Dies führt zu:
- geringere chemische Spezifität
- überlappende Spektralpeaks
Chemometrische Abhängigkeit
Da Spektren überlappende Banden enthalten, erfordern NIR-Messungen typischerweise:
- Kalibrierungsmodelle
- multivariate Regression
- große Trainingsdatensätze
Ohne ordnungsgemäße Kalibrierung ist eine direkte Interpretation schwierig.
Begrenzte molekulare Spezifität
Im Gegensatz zur MIR-Spektroskopie liefert NIR keine eindeutigen molekularen Fingerabdrücke. Dies hat zur Folge:
- verschiedene Verbindungen können ähnliche Spektren erzeugen
- Modelle sind möglicherweise nicht materialübergreifend übertragbar
Empfindlichkeit gegenüber physikalischen Effekten
NIR-Spektren können auch beeinflusst werden durch:
- Partikelgröße
- Oberflächenstreuung
- Temperatur
- optische Weglänge
Diese Faktoren führen zu Variabilität, die durch Vorverarbeitung und Kalibrierung kompensiert werden muss.
Fazit
Spektroskopische Techniken arbeiten über verschiedene Wellenlängenbereiche des elektromagnetischen Spektrums, wobei jeder Bereich unterschiedliche physikalische Wechselwirkungen mit Materie untersucht.
- VIS-Spektroskopie misst elektronische Übergänge.
- NIR-Spektroskopie detektiert Obertonschwingungen wasserstoffhaltiger Bindungen.
- MIR-Spektroskopie misst fundamentale molekulare Schwingungen.
Industrielle Spektrometer arbeiten üblicherweise in Bereichen wie 900–1700 nm oder 900–2400 nm, während Hyperspektralkameras von sichtbaren Wellenlängen bis ins mittlere Infrarot reichen.
Das Verständnis dieser Wellenlängenbereiche und ihrer molekularen Wechselwirkungen ist entscheidend für die Auswahl der geeigneten spektroskopischen Technik zur Materialanalyse und Prozessüberwachung.
FAQ
FAQ1: Was ist der NIR-Wellenlängenbereich?
Der Nahinfrarot (NIR)-Wellenlängenbereich in der Spektroskopie wird typischerweise als ungefähr 700 bis 2500 nm definiert. Dieser Bereich wird zur Messung von Oberton- und Kombinationsschwingungen molekularer Bindungen verwendet, insbesondere von O-H-, C-H- und N-H-Bindungen.
FAQ2: Was ist der Unterschied zwischen NIR und SWIR?
SWIR wird üblicherweise als eine Untergruppe des breiteren NIR-Bereichs betrachtet. Im Seiteninhalt wird SWIR als ungefähr 700 bis 1700 nm dargestellt, während NIR sich bis etwa 2500 nm erstreckt.
FAQ3: Welche Wellenlängen werden in der Spektroskopie verwendet?
Die Spektroskopie verwendet je nach Messprinzip unterschiedliche Wellenlängenbereiche. Die Seite behandelt VIS (~400–700 nm), NIR (~700–2500 nm), SWIR (~700–1700 nm), MIR (~2500–10.000 nm) und FIR (~12.000–100.000 nm).
FAQ4: Was misst die NIR-Spektroskopie?
Die NIR-Spektroskopie misst schwache Oberton- und Kombinationsbanden molekularer Schwingungen. Sie ist besonders empfindlich gegenüber wasserstoffhaltigen Bindungen wie O-H, C-H und N-H.
FAQ5: Was sind typische NIR-Absorptionsbanden?
Typische NIR-Absorptionsbanden sind mit O-H-, C-H- und N-H-Bindungen assoziiert. Die Seite nennt ungefähre Obertonbereiche von 700–1500 nm für O-H, 1100–1800 nm für C-H und 1000–1600 nm für N-H.
FAQ6: Was sind gängige industrielle NIR-Spektrometer-Wellenlängenbereiche?
Gängige industrielle NIR-Spektrometerbereiche, die auf der Seite aufgeführt sind, umfassen 900–1700 nm, 1350–2150 nm, 1600–2400 nm und 900–2400 nm, abhängig vom Detektordesign und der Anwendung.
FAQ7: Was ist der Unterschied zwischen VIS-, NIR- und MIR-Spektroskopie?
Die Seite unterscheidet die Bereiche nach ihren dominanten physikalischen Wechselwirkungen: VIS misst elektronische Übergänge, NIR misst Oberton- und Kombinationsschwingungen und MIR misst fundamentale molekulare Schwingungen.
FAQ8: Was sind gängige Anwendungen der NIR-Spektroskopie?
Die Seite assoziiert die NIR-Spektroskopie mit Anwendungen wie Feuchtigkeitsmessung, Zusammensetzungsanalyse, Protein- und organische Gehaltsanalyse, Polymerüberwachung und Prozesskontrolle.
