NIR-Sortierfähigkeitsprüfung für Kunststoffverpackungen
Moderne Recyclingsysteme sind auf die optische Nahinfrarot-Sortierung (NIR) angewiesen, um Kunststoffe zu identifizieren und zu trennen. Damit eine Verpackung wirklich recycelbar ist, darf sie nicht nur theoretisch recycelbar sein – sie muss auch in der realen Recyclinginfrastruktur detektierbar und sortierbar sein.
Verpackungsteams benötigen daher zunehmend praktische Möglichkeiten, um die Sortierfähigkeit bereits während der Entwicklung zu verifizieren, bevor die Produkte auf den Markt kommen. Moderne Recyclingsysteme basieren auf der optischen Nahinfrarot-Sortierung (NIR), um Kunststoffe in gemischten Abfallströmen zu identifizieren und zu trennen, sowie auf Lösungen zur Analyse von Kunststoffverpackungen.
Warum Verpackungen in der Praxis bei der optischen Sortierung scheitern
Viele Kunststoffverpackungsformate sind technisch recycelbar, scheitern jedoch in realen Recyclingsystemen.
Der Grund ist nicht die Materialklassifizierung – es ist die Detektierbarkeit.
Wenn ein Verpackungsartikel von NIR-basierten optischen Sortiersystemen nicht zuverlässig erkannt werden kann:
- wird er nicht korrekt identifiziert
- wird er nicht in den richtigen Stoffstrom sortiert
- gelangt er nicht in die Recyclingprozesse
Infolgedessen wird die Recycelbarkeit zu einer Frage der Systemleistung und nicht zu einer Materialeigenschaft.
Häufige Ursachen für das Scheitern der NIR-Sortierfähigkeit
1. Geringe NIR-Reflektivität
Wenn ein Material unzureichend Infrarotlicht reflektiert, können Sortiersysteme kein zuverlässiges Signal erzeugen.
2. Pigmente und dekorative Elemente
Ruß (Carbon Black), metallische Tinten und Beschichtungen können NIR-Signale absorbieren oder verzerren.
3. Komplexe Materialstrukturen
Mehrschichtfolien, Sleeves, Füllstoffe und Barriereschichten können die Detektierbarkeit verringern.
Diese Effekte werden häufig bei Audits von realen Verpackungen beobachtet.
Sortierfähigkeit von Verpackungen und optische NIR-Sortierung im Recycling
Recyclinganlagen verlassen sich auf optische Sortiersysteme, um Polymere in gemischten Abfallströmen zu identifizieren. Diese Systeme beleuchten Materialien mit nahem Infrarotlicht und analysieren das reflektierte Signal, um den Polymertyp zu bestimmen.
Wenn Verpackungen nicht zuverlässig erkannt werden können, werden sie möglicherweise falsch sortiert oder aus den Recyclingströmen ausgeschleust – selbst wenn das Polymer an sich technisch recycelbar ist.
Designentscheidungen, die die Detektierbarkeit häufig verringern, sind unter anderem:
- Rußpigmente (Carbon Black)
- metallische Tinten oder Beschichtungen
- Mehrschichtige Folienstrukturen
- Vollflächige Schrumpfschläuche (Shrink Sleeves)
- hoher Füllstoffgehalt
Wenn Verpackungen für optische Sortiersysteme unsichtbar werden, ist es unwahrscheinlich, dass sie beim Recycling zurückgewonnen werden.
Wie optische Sortiersysteme Kunststoffe mittels NIR erkennen
Nahinfrarot-Sortiersysteme (NIR) identifizieren Kunststoffe, indem sie messen, wie Materialien bestimmte Wellenlängen des Infrarotlichts reflektieren. Jedes Polymer hat eine charakteristische spektrale Signatur, die von optischen Sensoren erfasst werden kann. Wenn ein Kunststoffartikel ein Sortierband passiert, analysiert das System dieses Signal und leitet den Artikel in den entsprechenden Materialstrom.
Für eine genaue Erkennung muss die Verpackung ausreichend NIR-Licht reflektieren. Wenn die Reflektivität zu gering ist, kann das System das Material möglicherweise nicht identifizieren. Aus diesem Grund ist die NIR-Reflexion zu einem kritischen Parameter beim Verpackungsdesign für das Recycling geworden.
Warum schwarze Kunststoffe bei der optischen NIR-Sortierung oft durchfallen
Eine der häufigsten Herausforderungen beim Recycling ist die Erkennung von schwarzen Kunststoffverpackungen. Viele schwarze Kunststoffe verwenden Rußpigmente (Carbon Black), die Nahinfrarotstrahlung stark absorbieren. Wenn NIR-Licht absorbiert statt reflektiert wird, können die optischen Sortiersensoren kein verwertbares Signal erfassen.
Dies hat zur Folge:
- schwarze Kunststoffverpackungen können für NIR-Sensoren unsichtbar erscheinen
- Artikel können falsch sortiert oder aus den Recyclingströmen ausgeschleust werden
- Aussagen zur Recyclingfähigkeit lassen sich nur schwer belegen
Allerdings verhalten sich nicht alle schwarzen Kunststoffe gleich. Einige moderne Pigmente ermöglichen eine ausreichende Reflexion für die Detektion. Die Prüfung der tatsächlichen NIR-Reflexion eines Verpackungsmaterials ist daher der einzige zuverlässige Weg, um festzustellen, ob es von optischen Sortiersystemen erkannt werden kann.
Warum die Detektierbarkeit von Verpackungen für das Recycling wichtig ist
Die Nichteinhaltung der Anforderungen an die optische Sortierfähigkeit kann erhebliche Folgen für Verpackungshersteller und Markeninhaber haben. Schlecht detektierbare Materialien können führen zu:
Praxisnahe Audits identifizieren regelmäßig Verpackungsdesigns, die aufgrund geringer NIR-Sichtbarkeit bei optischen Sortiertests durchfallen. Ohne Messdaten bleibt die Recycelbarkeit eher eine Annahme als eine verifizierte Eigenschaft.
Regulatorische Treiber für die Sortierfähigkeit von Verpackungen
Regulatorische Rahmenbedingungen betonen zunehmend die reale Recyclingleistung und nicht nur die theoretische Recyclingfähigkeit. Die EU-Verpackungsverordnung (PPWR) zielt darauf ab, sicherzustellen, dass auf den Markt gebrachte Verpackungen in bestehenden Recyclingsystemen effektiv recycelt werden können. Erfahren Sie hier mehr über die PPWR-Anforderungen an die Konformität von Verpackungen.
In den Vereinigten Staaten schränkt das kalifornische Gesetz SB 343 Accurate Recycling Labeling Law Aussagen zur Recyclingfähigkeit ein, sofern die Verpackung nicht definierte Kriterien erfüllt, einschließlich der erfolgreichen Sortierung in Recyclinganlagen.
Diese regulatorischen Entwicklungen unterstreichen die Bedeutung der Verifizierung der Detektierbarkeit von Verpackungen in optischen Sortiersystemen. Infolgedessen integrieren Verpackungsteams zunehmend die Bewertung der NIR-Sortierfähigkeit in die Produktentwicklung.
Warum eine frühzeitige Prüfung der NIR-Sortierfähigkeit in der Verpackungsentwicklung wichtig ist
Die frühzeitige Bewertung der optischen Detektierbarkeit im Designprozess ermöglicht es Ingenieuren, potenzielle Probleme bei der Recyclingfähigkeit zu identifizieren, bevor es zur Großserienproduktion oder zu externen Zertifizierungsprüfungen kommt.
Branchenübliche Prüfrahmen wie die APR NIR-Sortierprotokolle enthalten vorläufige Screening-Methoden, die eine schnelle Bewertung der Polymer-Detektierbarkeit vor vollständigen Sortiertests im Pilotmaßstab ermöglichen.
Frühzeitige Tests ermöglichen es Verpackungsentwicklern:
- problematische Pigmente oder Additive zu identifizieren
- alternative Materialien zu vergleichen
- Verpackungsdesigns für das Recycling zu optimieren
- das Risiko fehlgeschlagener externer Bewertungen der Recyclingfähigkeit zu verringern
Durch die Integration der Sortierfähigkeitsbewertung in die Entwicklungsabläufe können Teams die Wahrscheinlichkeit erhöhen, dass Verpackungen in moderner Recyclinginfrastruktur korrekt funktionieren.
Wo das Sortierfähigkeits-Screening in die Verpackungsentwicklung passt
- Verpackungsdesign
Festlegung von Polymer, Pigmenten, Beschichtungen, Etiketten und Struktur. - NIR-Reflektivitäts-Screening
Bewertung, ob die Verpackung von optischen Sortiersystemen erkannt werden kann. - Risikoidentifizierung
Identifizierung von Materialien oder Merkmalen, welche die Detektierbarkeit verringern. - Designanpassung
Vergleich von Alternativen vor der Investition in Werkzeuge oder externe Tests. - Externe Recycelbarkeitsprüfung
Übergang zu APR / Zertifizierung / Pilotprüfung mit reduziertem Risiko.
Mobile NIR-Reflexionsprüfung für die Sortierfähigkeit von Kunststoffen
Der trinamiX Reflectivity Check kombiniert das PAL One NIR-Handspektrometer mit der 10 Plastics Reflectivity-Anwendung, um die Nahinfrarot-Reflexion von Kunststoffmaterialien zu messen. Dieses tragbare System ermöglicht es Verpackungsteams, die NIR-Detektierbarkeit direkt an Proben zu bewerten, ohne dass Laborgeräte erforderlich sind.
Das System kann eingesetzt werden:
- während der F&E von Verpackungen
- bei Lieferantenaudits
- an Produktionslinien
- bei Bewertungen der Recyclingfähigkeit
Scannergebnisse werden automatisch in einem sicheren Cloud-Portal gespeichert und können als PDF-Dokumentation für Compliance- oder Berichtszwecke exportiert werden.

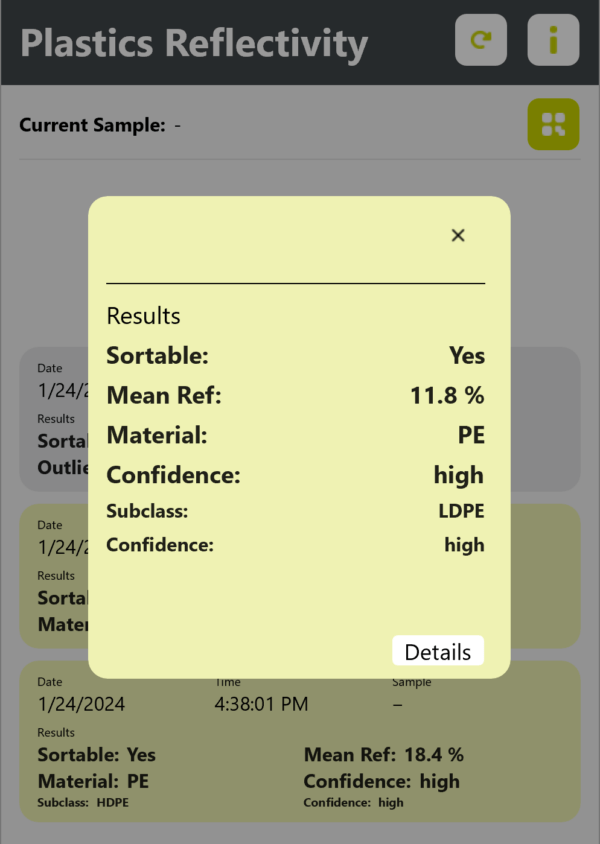

Wie die NIR-Reflexionsprüfung funktioniert
- Scannen Sie die Kunststoffprobe mit dem trinamiX PAL One NIR-Handspektrometer
- Die Anwendung misst die NIR-Reflexion und versucht eine Polymeridentifizierung
- Die Ergebnisse werden in einem sicheren Kundenportal gespeichert, einschließlich detaillierter Berichte mit Reflexionswerten und der Identifikationssicherheit
Beispielergebnisse:
- Weiße PE-Schale:
Reflektivität 11,8 %, ID: PE, Subklasse: LDPE → SORTIERBAR - Schwarze PET-Flasche:
Reflektivität 4,2 %, ID: PET → EINGESCHRÄNKTE SORTIERBARKEIT - Schwarzer Clip:Reflektivität 1%, Identifikation fehlgeschlagen → NICHT DETEKTIERBAR
Technischer Referenzwert: 10 % Reflektivitätsschwelle
Dieser Schwellenwert dient als Indikator in der Frühphase und nicht als Ersatz für eine vollständige Recycelbarkeitsprüfung.
Hauptanwendungsfälle
Regulatorische Zulassung und externe Audits
Verpackungshersteller und Markenartikler können die Sortierfähigkeit verifizieren, bevor sie Materialien bei externen Recyclingprogrammen wie RecyClass oder anderen Zertifizierungsrahmen einreichen.
Verpackungs-F&E und Additivprüfung
Materialentwickler können die Auswirkungen von Pigmenten, Füllstoffen, Etiketten oder Beschichtungen auf die NIR-Reflexion während des Verpackungsdesigns und des Prototypings bewerten.
Wer sollte dieses Tool verwenden?
Der Reflectivity Check unterstützt Fachleute entlang der gesamten Wertschöpfungskette der Verpackungsentwicklung und des Recyclings:
- F&E-Ingenieure für Verpackungen
- Materialwissenschaftler
- Recycler und Spezialisten für Sortiertechnologie
- Verpackungsberater und Auditoren für Recyclingfähigkeit
- Nachhaltigkeits- und Compliance-Teams
FAQ – Prüfung der Sortierfähigkeit von Verpackungen
Was bedeutet NIR-Sortierfähigkeit beim Kunststoffrecycling?
Die NIR-Sortierfähigkeit beschreibt, ob ein Kunststoffmaterial genügend nahes Infrarotlicht reflektiert, um von optischen Sortiersystemen in Recyclinganlagen erkannt zu werden.
Warum ist die NIR-Reflexion wichtig für die Recyclingfähigkeit von Verpackungen?
Wenn Verpackungen Infrarotlicht absorbieren, anstatt es zu reflektieren, können Sortiersensoren das Material unter Umständen nicht erkennen, was verhindert, dass es in den richtigen Recyclingstrom gelangt.
Wie wird die Sortierfähigkeit von Verpackungen während der Entwicklung getestet?
Verpackungsentwickler messen die NIR-Reflexion mithilfe von Spektroskopie-Werkzeugen oder vorläufigen Screening-Tests, bevor sie vollständige Bewertungen der Recyclingfähigkeit durchführen.
